芜湖400kva欧式箱变组成

文章出处:本站    人气:4284    发表时间:2022-12-13 10:43:29

400kva欧式箱变是将高压低压一次设备、变电器、二次设备在工厂内集成化在一个两层、密封性、防腐蚀、可挪动的室外箱身体。 400kva欧式箱变又叫预装式变电站,是一种高压开关柜设备、配电变压器和低压配电设备,按一定布线计划方案排列成一体的工厂预制构件室内、室外紧凑型式配电设备设备,将要变电器降压、低压配电等作用有机地组成在一起,安裝在一个防水、防锈处理、防污、防蝇、防火安全、防盜、隔热保温、全封闭式、可挪动的钢架结构箱,非常适用芜湖城网基本建设与更新改造,是继土建工程变电站以后掘起的一种全新的变电站。400kva欧式箱变适用矿山开采、工厂公司、油田和风速发电厂,它取代了原来的土建工程高低压配电室,配电站,变成新式的成套设备变配电装置

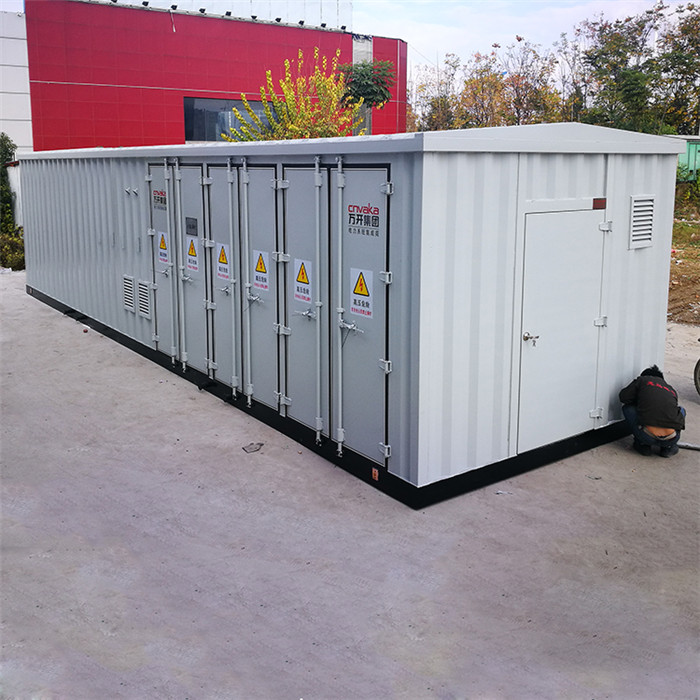

400kva欧式箱变

400kva欧式箱变型号分成三类


  1. 高压开关柜设备型号
  2. 干式变压器柜型号
  3. 低压开关设备型号前三位字母符号的实际意义是:  Z-组合型;B-配电站;N(W)-室内(室外,不需加);X-箱式;Y-便携式


400kva欧式箱变

400kva欧式箱变开闭操作技术规范

  1. 10kV、500kVA左右400kva欧式箱变、开闭所应用企业务必配备变电站职业电焊工。电气工作员务必身心健康,并具有必需的电气专业知识,获得电工证侧后方可入岗。
  2. 400kva欧式箱变安裝后,运作、维护保养、操作、事故、工作交接与安全事故后的实验、保护性试验、维护校检等均由客户承担。
  3. 客户禁止更改400kva欧式箱变原构造,不然将丧失质保资质。
  4. 髙压操作要由电气责任人批准操作票,并搞好机构与技术性安 全对策。
  5. 高碾过闸操作务必由两个人开展,带绝缘工具。为确保安全性每日按时开展巡检,單人巡查时不可开展一切操作,雷雨天巡查需穿绝缘层靴。
  6. 禁止随便开启高压柜、电缆线柜、必须开启时务必确定柜里感应起电一部分已无工作电压。


400kva欧式箱变

  1. 必须维护保养400kva欧式箱变低压侧控制回路断路器,断开变压器低压侧总断路器,取出控制电路商业保险。
  2. 在低压侧总断路器处悬架“严禁重合闸“指示方向。
  3. 断开必须维护保养变压器高压侧断路器、隔离开关,盖上接地电源开关,对变压器充足充放电后,锁定高压柜,在电源开关处悬架“严禁重合闸“指示方向。
  4. 400kva欧式箱变的维护保养,最先清理瓷防水套管和机壳,次之查验机壳、密封垫、瓷防水套管有没有裂开、充放电印痕或胶
  5. 垫有没有脆化,电缆线及母线槽有没有形变状况,有裂开的应开展拆换。
  6. 查验母线槽表面是不是清理,表面应去除空气氧化层并涂以电力工程复合型脂。
  7. 查验变压器的接地是不是优良,接地线是不是浸蚀,浸蚀比较严重的应拆换。
  8. 拧紧导线接线端子、销子、接地螺钉、联接母线槽螺钉,如发觉有表面欠佳的螺钉应拆下来拆换,直到触碰面优良。
  9. 清理变压器周边及零配件上的尘土,查验消防设备和排风系统是不是优良。
  10. 断开高压侧的接地电源开关,并锁好,用2500V摇表测量接地电阻并且于变压器原厂前测量值较为,绝缘层电电阻不可小于原厂时原始记录的70%,若不过关应立即汇报解决。
  11. 再度盖上高压侧接地电源开关,让变压器开展充放电。
  12. 查验变压器室及变压器有没有遗留下专用工具,撤出当场。
  13. 接好低压侧断路器操纵开关电源实际操作商业保险,再次挂上严禁合指示方向,避免向变压器反合闸。
  14. 断开高压侧接地电源开关,再度查验变压器当场及低压侧的控线,准确无误后,盖上变压器高压侧断路器,
  15. 让变压器试运转,取出高压侧指示方向。
  16. 试运转一段时间无出现异常后,刚开始按实际操作次序盖上低压侧断路器,开展合闸。
  17. 详尽搞好维护保养式运作纪录并归档

400kva欧式箱变

防火是400kva欧式箱变原材料的防火阻燃才可以,再是400kva欧式箱变有关点燃的隔阻才可以。一些变电站的箱体采用厚钢板、铝板是防火的,但其厚钢板、铝板管理中心的填充料经常应用的是一些阻燃实际效果不太好,也许不阻燃的保温隔热材料,那样就达不上阻燃的实际效果。400kva欧式箱变的箱体填充料应应用玻纤、石绵也许构成原材料,但构成原材料应按IS01210:1990方法A开展阻燃实验,相符合恳求即可。不然是不能的。400kva欧式箱变的箱体务必要內外关掉缜密。按技术规范要求为1类防火隔断,不仅防火又要严格关掉防护。一些变电站的箱体中的变电器隔断在防火层面总有3个基础薄弱层面:



  1. 一是采用低于 2ram厚的厚钢板作隔板,电焊焊接间隙关不紧,不相符合防火的恳求;
  2. 二是沿箱体下底端也许上端联接部分关掉关不紧,一旦起火沿着联接间隙及其孔眼严重危害其他配置安全性,
  3. 三是变电站的箱体以便防潮及其美观大方顶端经常制成3角脊顶,一些箱体的隔板及其现浇板中间间隙很大,甚至有的3角脊顶端功底沒有堵漏,起不上防火实际效果
